Huffman IP Core
Huffman-diff 算法北格逻辑私有定义的一种图像无损压缩算法，具有占用资源 少，延迟低的特点。huffman-diff 算法采用差值编码以及建立颜色索引来压缩影 像数据（类似 DSC)。差值编码过程就是传送端先计算周边的像素值与目标像素 值的差值，这个误差值作为数据传送给接收端后，接收端根据周边像素信息加上 这个误差值还原目标像素的值。根据图像相邻像素点数值接近的特点，将原始像 素值转成误差值后，数据分布上越小的差值出现的次数越多，有利于使用 huffman 算法进行编码。建立颜色索引就是使用标准的 huffman 编码方式，对差 值编码后的数据进行编码，出现概率越高的数据编码后索引越短。图像传输时仅 传输索引数据，而不须传输原始数据，达成压缩目的。huffman-diff 算法适合用 在简单的画面或有大面积单一颜色的画面。

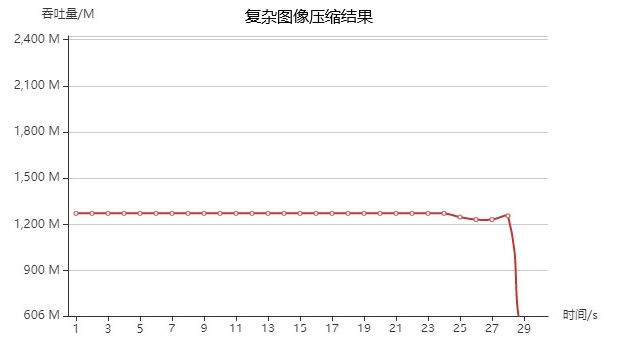

1080P 60fps（压缩前速率2986M/s)

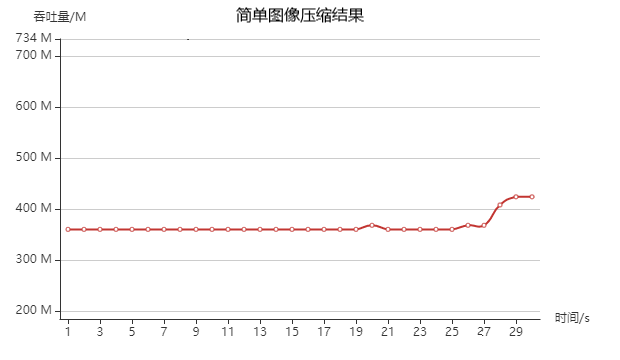

1080P 60fps（压缩前速率2986M/s)
- • 算法的压缩率是 12.5%-80%，实测平均压缩率在 60%左右
- • 编码+解码的总延迟可以选择 0ms 或者一帧时长的 1/4(例如 60fps 的帧率下， 延迟为 4.125ms)。选用 0ms 延迟，采用预先设定好的颜色索引；选用延迟一帧 时长的 1/4 时，采用实时计算出的颜色索引，压缩效果更好
- • 支持 RGB、YUV444、YUV422、YUV420 等几种格式输入
- • 支持 8bit、10bit、12bit 色深
- • 支持 720P、1080P、4K 分辨率
- • 最大处理性能：4K-YUV444-60fps
- • 资源占用（xilinx) ：编码器 15K LUT+60 个 bram；解码器 50K LUT+90个 bram
- • 支持强制将码率控制在指定网络接口的带宽范围内（切换成视觉无损模式） 常用应用场景：在局域网内实现图像的无损实时传输。 一路 1080P@30FPS YUV444 8bits 在单路千兆以太网中传输时，采用 huffman-diff 编码，将码率由 1.49Gb/s 压缩到 0.895Gb/s 以下； 一路 4k@60fps YUV444 8bits 在单路万兆以太网中传输时，采用 huffman-diff 编码，将码率由 11.9Gb/s 压缩到 7.14Gb/s 以下。
