JPEG XS Codec IP Core for FPGA
JPEG XS（ISO/IEC 21122）是面向实时视频的国际压缩标准，兼顾视觉无损画质、低延迟与低复杂度。
北格逻辑 JPEG XS FPGA IP 核 符合 ISO/IEC 21122-1 标准，为实时超高清视频提供编解码能力，可搭配 ST 2110 媒体传输及 IPMX 系统配套，应用于广电、ProAV、VR／AR 与传感器图像处理。
北格逻辑以精简资源降低 FPGA 部署成本，兼容多种 FPGA 平台，方案已大规模部署并经实际运行验证。通过多种 Profile 与性能版本，以及符合规范的场景裁剪和优化，使资源投入贴合客户实际需求，为自有功能预留空间。
低延迟、高画质，为实时视频而设计
视觉无损
典型6–10倍压缩下提供视觉无损画质，并保持良好的多代编解码画质稳定性；具体效果随图像内容与压缩配置变化。
标准兼容
符合 ISO/IEC 21122-1 编码标准，提供适用于 ST 2110-22／IPMX 系统的 JPEG XS 编解码能力；网络及系统功能独立配套。
精准码率控制
支持 CBR／VBR 配置；面向 ST 2110-22 网络传输时采用符合链路要求的恒定码率配置。
保留图像细节，减轻传输与存储负担
图像数据 · JPEG XS
未压缩像素数据
JPEG XS 压缩码流

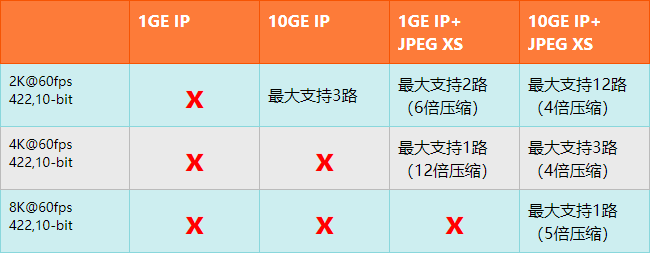

6:1 – 10:14K／8K 与 HDR 视频提高了链路带宽和存储需求。JPEG XS 通过轻量级压缩减少图像数据量，在视觉无损画质、低延迟、功耗与实现复杂度之间取得平衡，适合需要实时处理的超高清视频链路。
可按分辨率、帧率和码流数量规划压缩工作点，兼顾图像细节与多代编解码画质稳定性。用于以太网媒体网络时，由独立的 ST 2110 传输模块完成 RTP 封装及网络收发。
北格逻辑工程优势
像素流JPEG XS 编码 IPJPEG XS 码流
JPEG XS 码流JPEG XS 解码 IP像素流
- 资源精简，降低部署成本： 比同类方案节省20%以上逻辑资源，为选用更具成本优势的 FPGA 器件创造空间，降低部署成本。 提供多种 Profile 与性能版本，按分辨率、帧率、位深及接口需求匹配客户产品；面向广电、ProAV、VR／AR、工业与医疗等场景，在符合所选规范、Profile 及互操作要求的前提下，针对性裁剪功能，并联合优化数据通路、并行度、流水线与缓存，减少不必要的逻辑和存储开销，兼顾画质、压缩率、延迟及目标频率。具体资源占用按所选配置及目标器件提供。
- 大规模部署，稳定可靠： 方案已大规模部署，稳定性经实际运行验证。从 RTL 验证、FPGA 原型到完整系统测试，覆盖编解码实现与集成运行，支撑客户产品长期稳定运行、稳定性验证与问题定位。
- 兼容多种 FPGA 平台： 支持 AMD Xilinx、Intel Altera、Lattice 等 FPGA 平台，并提供国产 FPGA（如安路、紫光等）适配。结合目标器件的逻辑、存储与接口条件优化实现，支持平台迁移与时序收敛，让客户根据产品性能、成本和供应需求选择合适平台。
- 服务响应快速： 工程团队直接对接，快速响应集成与调试需求，减少沟通环节，协助客户高效定位和解决问题，推进产品开发。
面向多样化实时视频应用
广电与制作
SMPTE 2110 IP网关、远程制作切换台、视频贡献链路、4K/8K超高清多通道录制
面向低延迟、高画质制作链路，可结合 ST 2110 媒体传输与系统时序配套集成
专业AV over IP
IPMX分布式矩阵、KVM延长器、数字标牌、会议系统、校园广播
JPEG XS 编解码与恒定码率媒体传输模块组合，支持网络化产品开发
实时视频存储
相机内部存储(SSD/SD卡)、视频录制设备、慢动作回放系统
兼顾图像细节与多代编解码画质稳定性，降低图像存储数据量
VR/AR应用
头戴式显示器、虚拟现实游戏、沉浸式展览、远程协作
可针对8M+像素、90fps+等目标评估配置，结合低延迟编解码与显示链路优化交互体验
工业与医疗
内窥镜视频、机器视觉、工业检测、车载传感器压缩
面向低延迟与功耗目标优化；Bayer RAW 采用独立版本，传感器接口按项目适配
JPEG XS FPGA IP 已就绪配置
以下 11 种是已经准备就绪的配置（每组配置包含编码 IP 和解码 IP）。常规版本支持 RGB 4:4:4、YUV 4:4:4 和 YUV 4:2:2；High RAW 是独立版本，不兼容这些 RGB／YUV 格式。以下配置提供向下兼容能力，4K 版本兼容更低分辨率；可按等效像素吞吐规划帧率，例如 UHD 3840×2160 @ 60 fps 与 1920×1080 @ 240 fps 的有效像素吞吐相当，实际支持还需匹配接口、时钟与所选配置。
| 序号 | Profile／功能分支 | 视频格式 | 最高分辨率与帧率 | 工作时钟 | 色深 |
|---|---|---|---|---|---|
| 1 | Main | RGB444／YUV444／YUV422 | 1920×1080 @ 60 fps；300 MHz 时可达 120 fps | 60 fps：150 MHz 120 fps：300 MHz | 8／10／12 bit |
| 2 | Main | RGB444／YUV444／YUV422 | 最高 4096×2160 @ 60 fps | 300 MHz | 8／10／12 bit |
| 3 | Main | RGB444／YUV444／YUV422 | 最高 4096×2160 @ 120 fps | 300 MHz | 8／10／12 bit |
| 4 | Main | RGB444／YUV444／YUV422 | 16384×4096 @ 15 fps | 300 MHz | 8／10／12 bit |
| 5 | High | RGB444／YUV444／YUV422 | 1920×1080 @ 60 fps；300 MHz 时可达 120 fps | 60 fps：150 MHz 120 fps：300 MHz | 8／10／12 bit |
| 6 | High | RGB444／YUV444／YUV422 | 最高 4096×2160 @ 60 fps | 300 MHz | 8／10／12 bit |
| 7 | High | RGB444／YUV444／YUV422 | 最高 4096×2160 @ 120 fps | 300 MHz | 8／10／12 bit |
| 8 | High/TDC 兼容 | RGB444／YUV444／YUV422 | 1920×1080 @ 60 fps；300 MHz 时可达 120 fps | 60 fps：150 MHz 120 fps：300 MHz | 8／10／12 bit |
| 9 | High/TDC 兼容 | RGB444／YUV444／YUV422 | 最高 4096×2160 @ 60 fps | 300 MHz | 8／10／12 bit |
| 10 | High/TDC 兼容 | RGB444／YUV444／YUV422 | 最高 4096×2160 @ 120 fps | 300 MHz | 8／10／12 bit |
| 11 | High RAW | 仅 RAW | 最高 4096×2160 @ 60 fps | 300 MHz | 8／10／12 bit |

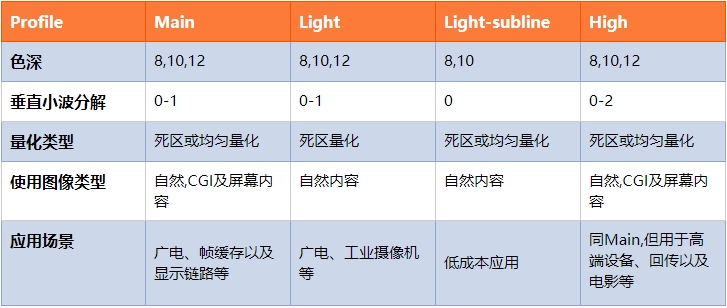

Profile 与版本选择
Main Profile：中等复杂度，提供更好的压缩质量
High Profile：面向高画质需求，按应用配置编码工具
High／TDC 兼容：面向对应 High／TDC 码流兼容需求，能力按所选版本确定
High RAW：独立 RAW 图像版本，不与常规 RGB／YUV 格式混用
技术规格
| 视频格式 |
色彩空间：RGB, YCbCr, YUV444, YUV422 色度采样：已就绪常规版本支持 4:4:4、4:2:2；4:2:0、4:0:0 及 Alpha 通道按项目确认配置 位深：8/10/12-bit (可定制14/16-bit) 分辨率：已就绪分辨率与帧率见上表；8K／10K+ 等格式可按项目定制，支持 HDR（PQ／HLG）视频数据处理，具体格式与位深按配置确定 |
|---|---|
| 编解码性能 |
压缩标准：ISO/IEC 21122-1 编码器/解码器 压缩率：支持1–10倍配置；典型6–10倍可实现视觉无损，具体取决于图像内容与工作点 延迟：编解码面向亚毫秒级低延迟设计，按所选 Profile、视频格式与实现配置确定 码率控制：支持 CBR／VBR，按应用选择；ST 2110-22 传输采用相应恒定码率配置 |
| 硬件实现 |
目标FPGA：AMD Xilinx (Artix-7, Kintex-7, Ultrascale/+, Versal等) / Intel Altera (Cyclone V/10, Arria 10, Stratix V/10, Agilex等) / Lattice 资源消耗：可提供无需外部 DDR 的 Codec 配置；外部存储需求按 Profile 与实现方式确定，整机网络缓存及显示输出的存储另行规划 |
| 配置支持 |
小波级数：垂直方向≤2级，水平方向≤5级 文件格式：.jxs |
| 算法原理 |

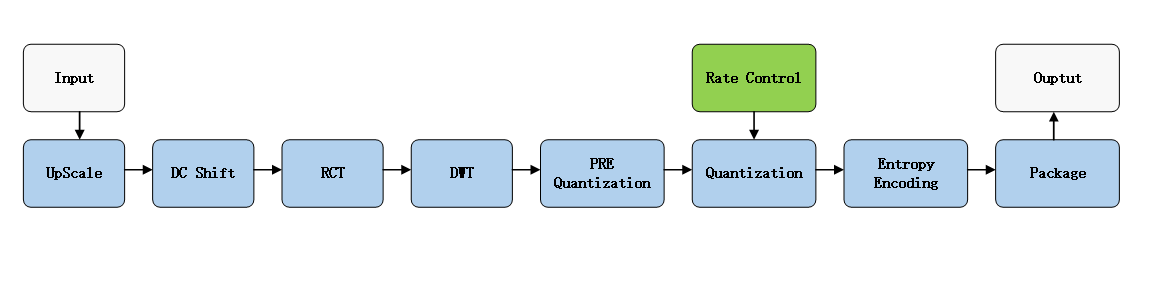

步骤1 - 去相关变换：采用离散小波变换（DWT）进行能量集中，降低图像数据冗余度 步骤2 - 码率控制：通过精细化码率控制算法动态调节量化值，精准实现指定码率输出 步骤3 - 熵编码：对量化后的系数及位宽等相关信息进行编码，结合所选编码工具减少码流开销 |
交付与集成配套
标准交付
完整交付包： 提供综合后的网表、测试向量、详细用户指南和参考设计，加速客户产品上市。 配套演示环境，支持功能评估与集成参考。
集成与定制支持
按项目需求提供集成咨询、平台适配、联合调试与场景定制支持。
JPEG XS 网络传输配套
将 JPEG XS 码流接入 IPMX 媒体网络，可搭配 ST 2110 IP Suite for JPEG XS，集成视频与 PCM 音频传输、发送整形、接收缓存及基础驱动和 SDP 配套。Codec 与 ST 2110 IP Suite 独立提供，也可组合交付。
完整系统延迟： 集成 JPEG XS 编解码、ST 2110 及配套模块的低延迟系统，HDMI 输入至 HDMI 输出最低可达32行；包含编解码、传输及输出处理，具体随系统配置与网络条件变化。
如需媒体传输、时间同步与设备控制的组合集成，可了解 基于 FPGA 的 IPMX 完整解决方案。
为您的产品选择合适的 JPEG XS 配置
告诉我们您的视频格式、分辨率、帧率、FPGA 平台与集成需求，获取配置建议、交付资料与技术支持。
咨询集成方案 ↗
