高画质、低延迟
浅压缩兼顾桌面文字、图形细节和动态视频，适用于专业显示、实时监看及需要操作反馈的交互场景。
AV over IP 解决方案
BergLogic 提供基于 FPGA 的 AV over IP 解决方案，以 JPEG 2000／JPEG XS 浅压缩为实时媒体核心，融合实时网络传输、图像处理、音频及 USB 交互，帮助设备厂商构建高画质、低延迟、功能丰富的专业音视频产品。
从多源开窗、裁剪缩放、OSD 叠加到音视频独立路由，核心媒体功能在同一平台协同工作。可采用核心板及配套固件，或结合自有硬件和应用软件完成产品集成。
兼顾画质、延迟、带宽与功能
高效网络传输
通过压缩降低高分辨率视频的网络带宽需求，支持单播与组播，按信号数量、媒体码率和显示需求组织网络连接。
丰富功能集成
将编解码、开窗、缩放、OSD、音频和 USB 等功能组合为完整媒体系统，覆盖视频传输、画面组织和远程操作需求。
灵活产品开发
提供核心板、配套固件、控制接口和集成支持，结合客户的界面、业务软件及产品形态进行适配。
从视频传输到显示与交互
多源开窗与画中画
在同一输出画面中组合多个视频源，配置窗口位置、尺寸和叠放关系，用于多画面监看、主辅显示及坐席界面。JPEG 2000 典型配置支持最多 8 个窗口，布局与解码组合按配置确定。
裁剪、缩放与视频漫游

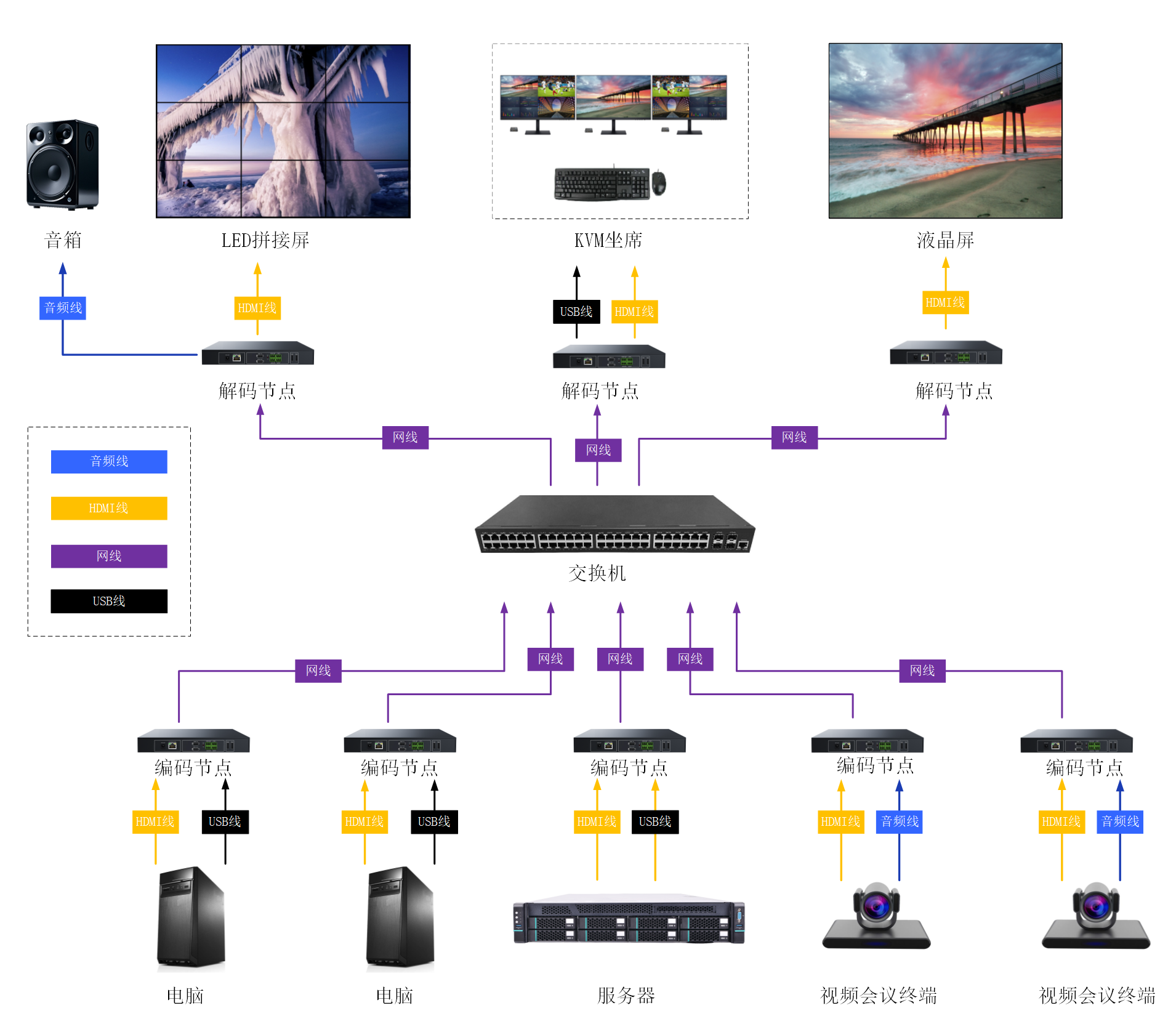

选择信号中的关注区域，缩放到目标窗口，通过窗口位置调整实现画面移动和跨屏布局。配合接收节点与显示控制，构建灵活的视频墙和多屏展示。
OSD 图文叠加
在视频画面上叠加文字、标识、图形及业务信息，适配信号标签、操作提示和应用界面的显示需求。
管理坐席预览
提供编码器 HDMI 输入画面的小图预览，通过 H.264／H.265 压缩传输到管理坐席，便于集中查看各路视频源。
USB 与键鼠交互
通过 USB 透传及键鼠交互配套，将视频观看与远程操作结合，用于坐席延伸和交互终端。USB 设备类型、配对方式及控制流程按产品配置提供。
音视频独立路由
音频与视频可分别配置传输路径，满足显示终端与音频播放设备独立部署的需求，并与 HDMI 音频及本地音频接口配合使用。
配套 EDID 管理、多屏同步和视频源切换，支持上层软件完成信号选择、布局管理及设备控制。
浅压缩与深压缩融合
JPEG 2000／JPEG XS 浅压缩优先满足实时主画面的低延迟与高画质需求。相比之下，常见的低码率 H.264／H.265 深压缩方案更侧重带宽效率，通常需要更大的编解码与缓存时延预算；高压缩配置下，细小文字、图形边缘和动态细节也更容易损失。
在需要同时接入实时桌面、低延迟视频和其他视频业务的系统中，两类链路可协同工作；H.264／H.265 也可用于节省管理坐席预览等业务的传输带宽。
浅压缩实时链路
FPGA 负责 JPEG 2000／JPEG XS 编解码及实时显示处理，承载高画质视频传输与窗口合成。
深压缩业务链路
外部 SoC 或配套平台承担相应的 H.264／H.265 处理与应用功能；解码后的视频通过系统接口参与开窗、画中画和画面合成。
JPEG 2000 与 JPEG XS，按需选择
| 编解码配置 | 主要特点与选型方向 |
|---|---|
| JPEG 2000 | 面向高画质视频传输与多窗口显示，兼顾网络带宽和丰富的视频处理功能。 |
| JPEG XS | 面向低延迟实时媒体应用，与网络传输、显示处理及交互功能组合集成。 |
JPEG 2000 典型配置可将单路 4K60 视频压缩至 470 Mbps，提供 8.5 ms 端到端延迟和 4:4:4 视觉无损画质。按对应码率及网络配置，可在单个千兆链路上传输两路独立的 4K60 码流。
JPEG XS 根据视频格式、延迟、码率和 FPGA 资源需求选择配置，其系统性能与 JPEG 2000 分别提供。客户可结合目标网络和显示功能选择合适的编解码方案。
编解码能力可分别了解 JPEG 2000 IP 与 JPEG XS IP。如需开放标准下的设备发现与连接管理，可了解 IPMX 解决方案，并按产品目标选择集成路径。
FPGA 与 SoC 协同设计
方案以 KU5P FPGA 平台为基础，结合外部 SoC 完成实时媒体处理和应用控制。
实时媒体数据面
KU5P FPGA
- JPEG 2000／JPEG XS 编解码
- 网络包处理、同步与接口适配
- 裁剪缩放、窗口与 OSD 合成
↔系统接口与控制
应用与系统协作
外部 SoC
- 系统控制、用户界面与管理预览
- 业务软件及客户应用集成
- 深压缩链路与媒体接口协作
HDMI
以太网
音频
USB
控制连接
自研编解码、传输和显示模块可在系统层面协同调整，统一规划数据通路、缓存、DDR 访问及处理时序，减少重复逻辑和不必要的数据搬运，为客户业务功能提供集成空间。
技术规格与配置
JPEG 2000 媒体性能参考
| 项目 | 配置参数 |
|---|---|
| HDMI 输入／输出 | HDMI 2.0，最高 4096×2160 @ 60 fps |
| 视频编码能力 | 单路 4096×2160 @ 60 fps，或单路 1080p60 |
| 视频解码能力 | 两路 4096×2160 @ 60 fps，或八路 1080p60 |
| 典型媒体码率 | 单路 4K60：470 Mbps |
| 端到端延迟 | 8.5 ms |
| 色彩格式 | RGB、YCbCr 4:4:4、YCbCr 4:2:2 |
| 位深 | 8／10／12 bit，按视频格式及配置选择 |
| 压缩比 | 1～27 倍，按应用配置 |
以上为 JPEG 2000 配置参考。并发解码、窗口布局、色彩格式、位深和码率的可用组合按配置确定；JPEG XS 的对应参数根据所选配置提供。
视频处理与业务功能
| 项目 | 功能 |
|---|---|
| 多源开窗 | JPEG 2000 配置最多 8 窗口 |
| 裁剪与缩放 | 视频区域裁剪及窗口尺寸调整 |
| 画面组织 | 画中画、叠放、窗口定位及视频漫游 |
| OSD | 图文与业务信息叠加 |
| 显示协作 | 多屏同步；JPEG 2000 对应配置支持无黑屏切换 |
| 音视频路由 | 音频与视频独立传输 |
| USB | USB 透传与键鼠交互配套 |
| 管理坐席预览 | HDMI 输入小图预览，H.264／H.265 压缩传输 |
| 系统管理 | EDID 管理及控制接口配套 |
KU5P 参考平台接口
| 项目 | 接口与配置 |
|---|---|
| 视频 | HDMI 2.0 输入／输出，按发送端和接收端角色配置 |
| 音频 | HDMI 内嵌音频、I²S 数字音频接口；模拟音频经配套音频器件实现 |
| 音频采样率 | 48 kHz，按对应音频配置 |
| USB | USB 2.0 Host ×2、Device ×2，按角色及板级配置使用 |
| 网络接口 | RGMII ×2、10GBASE-R ×1，外部端口形态按核心板及底板配置 |
| 网络传输 | UDP／IP，单播／组播 |
| 调试与控制 | Mini USB 调试／串口接口及配套控制接口 |
接口、吞吐和功能组合根据核心板、固件及编解码配置确定，可按客户产品需求调整。
从核心板到客户产品
- 可根据项目提供核心板及配套固件、所选编解码和显示处理配置、控制接口、参考工程与集成文档。
- 集成服务覆盖媒体接口、网络配置、外部 SoC 和客户软件对接，并可结合目标器件、窗口组合、吞吐及延迟进行联合优化。
- 品牌界面、布局控制和业务流程可按项目定制，具体交付形式和服务范围按约定确定。
方案适用于专业显示与视频墙、会议协作、控制室、实时监看及交互坐席设备，为客户保留产品形态和应用功能的设计空间。
构建适合您产品的 AV over IP 系统
告诉我们您的视频格式、网络带宽、延迟、窗口布局及交互需求，BergLogic 可提供编解码配置、核心板与系统集成建议。
