DDR5 ET设备是对DDR5 RDIMM/UDIMM/SODIMM进行Continuity Test和Function Test的专用设备，可以实现Open-Short检测、SPD管理、PMIC管理等功能，
还可以让DDR5模组在5600Mbps的速率下进行随机读写测试、地址遍历测试、数据线高翻转测试等功能测试。
对于DQ管脚、地址管脚开路和短路，可以直接报出出错的管脚；对于DDR5模组内部的某个地址的错误，
可以指出具体指出是颗粒序号、bank group、bank、行地址、列地址。DDR5 ET同时可以在5600Mbps速率下，
对DDR5模组进行压力测试，检测DDR5模组硬件可靠性。SPD管理可以对DDR5 RDIMM/UDIMM中的SPD 按字段进行修改，
且可以对SPD按bank 进行写保护设置。DDR5 ET设备的PMIC和TS功能，可以实时监控DDR5 RDIMM/UDIMM的电压和温度。
对于DDR5 Memory厂商而言，DDR5 ET是加速生产效率的利器，可以一分钟之内对DDR5模组进行全面的测试，并给出准确的测试结果。

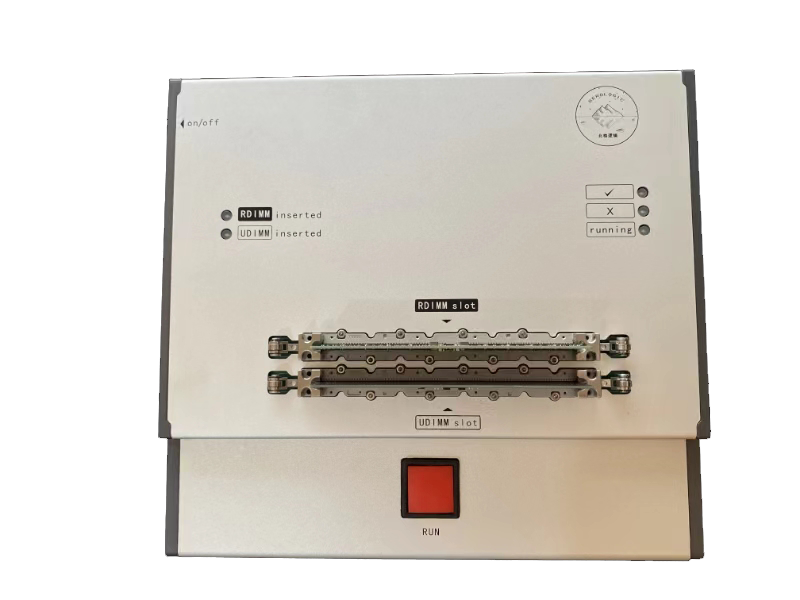

DDR5内存测试设备产品图
核心规格
| 器件支持 |
DDR5 RDIMM、DDR5 UDIMM、DDR5 SODIMM（须外接转接板） |
| 最大支持速率 |
5600Mbps |
| 测试效果 |
Electrical Test（Open-Short Test）+ Function Test( Test Patterns) |
| SPD |
支持SN读写、任意字段读写、自动计算CRC、block写保护、SPD文件导入导出 |
| PMIC管理 |
PMIC上电管理、实时监控电压 |
| GUI/API |
支持GUI管理，同时支持通过API与用户的测试流程对接 |
测试效果
| Open-Short Test |
功能测试+压力测试 |
测试时间 |
|
Open-Short问题可以直接指出具体出错的颗粒和DQ
|
- 1.最高支持5600Mbps的速率
- 2.针对性设计的Patterns可测试DDR5接口 稳定性、遍历完整内存地址
- 3.支持接近100%接口带宽利用率下的压力测试
- 4.随机激励等Patterns模拟真实使用场景
|
一分钟内完成整个测试流程
|
PMIC+TS
|
PMIC管理
|
- 1.通过I2C打开和关闭RDIMM电压输出
- 2.实时读取各个电压的数值
|
| TS |
实时读取内存条上温度传感器的温度数据 |
GUI/API
|

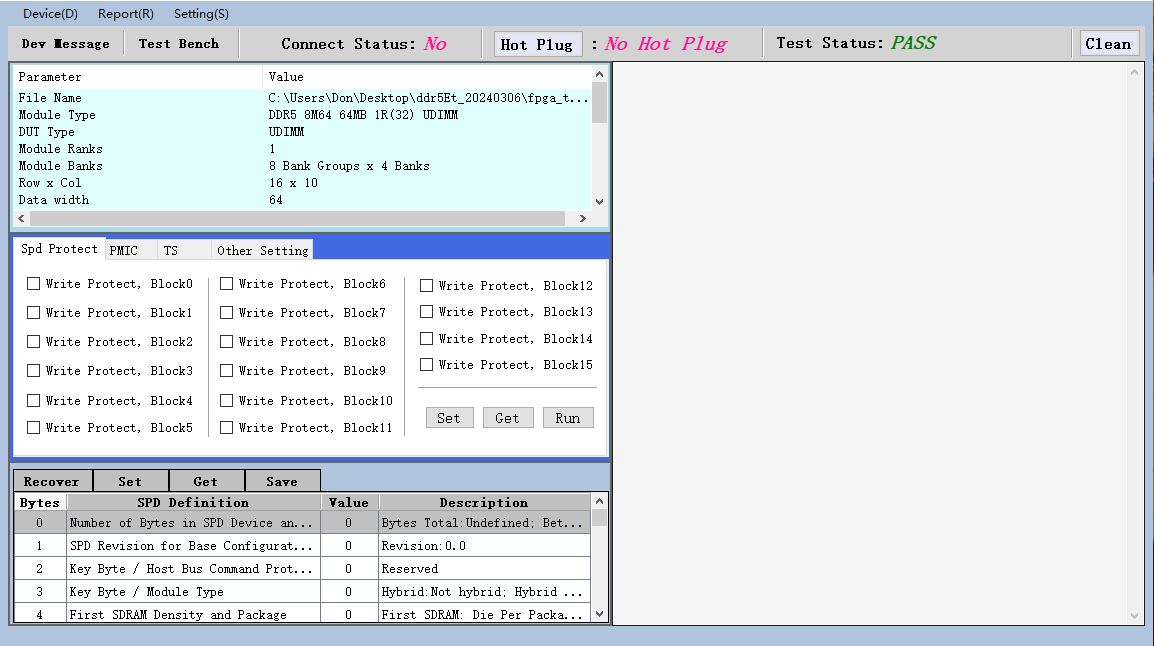

GUI
|
- 1.设备登录以及状态监控
- 2.SPD+PMIC+TS的访问
- 2.添加删除RDIMM/UDIMM器件，导入测试程序
- 2.选择Patterns并执行测试，将测试结果打印在界面并保存Log
|
|
API
|
- 1.通过Http + Json提供API访问接口
- 2.SPD+PMIC+TS的访问
- 2.下发测试指令并回收测试结果
|
硬件配置
|
DDR5连接器
|
- 1.定制化金属连接器
- 2.支持10万+次的插拔
- 3.可拆卸和替换
- 4.单板同时包含RDIMM和UDIMM槽位
- 5.支持插入检测
|
| 热插拔特性 |
- 1.支持热插拔，不掉电的情况下插拔内存条
- 2.内置完善的热插拔保护机制，保护ET设备和内存条不受损伤
|
| 全金属外壳 |
增加配重，增加操作时设备的稳定性 |
| 网口+指定灯 |
- 1.设备通过千兆网口与GUI通信
- 2.指示灯指示内存条插入状态、测试结果、测试结束标志等
|
