FPGA 投影矫正完整解决方案
北格逻辑提供面向高端投影机、激光电视、模拟器和沉浸式显示的 FPGA 投影矫正方案。 4K@120fps 实时处理仅需一组 64-bit DDR4；可重构架构在支持梯形、枕形、桶形和非对称扭曲的同时， 集成图像滤波、几何缩放、画面裁剪与输出时序，并为客户提供独立于固定功能 ASIC 的可选技术和供应路径。
完整功能框图

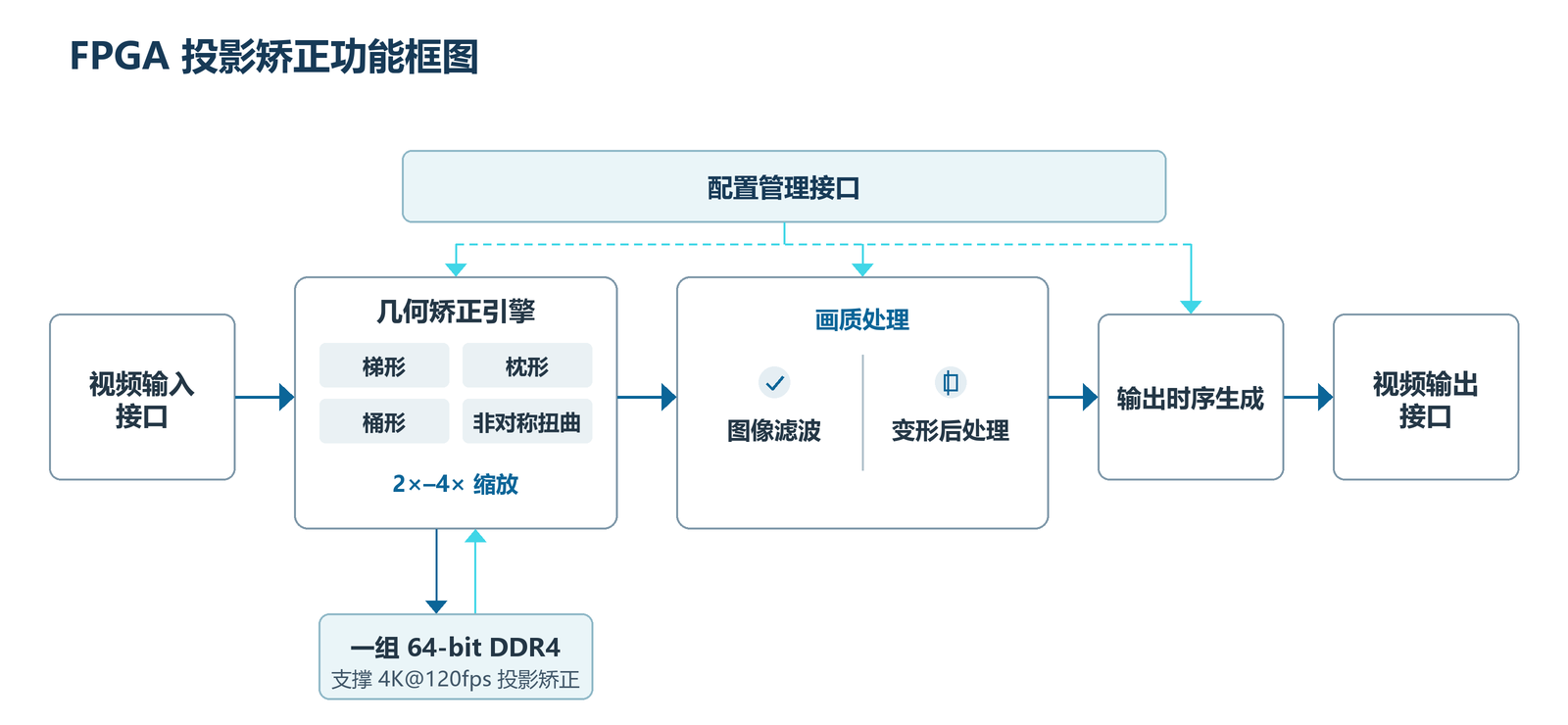

视频进入 FPGA 后，几何矫正引擎依照配置参数完成梯形、枕形、桶形或非对称扭曲变换， 内置 2×–4× 缩放，并可按画质与资源需求选择双线性或双三次插值；一组 64-bit DDR4 负责帧数据访问。图像滤波模块用于修复变形边缘锯齿并平滑画面内部区域，变形后处理 完成画面裁剪和输出区域控制，随后由输出时序模块生成目标分辨率、刷新率与同步信号。 输入输出视频接口按项目配置，配置管理接口支持运行时更新各模块参数。
| 功能 | 参数 |
|---|---|
| 视频接口 | 支持 V-by-One、HDMI、LVDS 等，输入输出组合可按项目配置 |
| 处理性能 | 最高支持 4K@120fps 实时投影几何矫正 |
| 矫正类型 | 梯形、枕形、桶形及非对称扭曲 |
| 梯形矫正幅度 | 最大 45°，支持任意四点透视变换 |
| 几何矫正缩放 | 矫正引擎内置 2×–4× 可配置缩放 |
| 变形后处理 | 画面裁剪及输出区域控制 |
| 输出时序 | 目标分辨率、刷新率及同步信号生成 |
| 外部存储 | 4K@120fps 仅需一组 64-bit DDR4 |
| 插值模式 | 双线性 / 双三次，可按画质与资源需求配置 |
| 图像滤波 | 修复变形边缘锯齿，并平滑画面内部区域 |
| 配置管理 | 统一设置变形、滤波、裁剪、缩放和输出参数，支持运行时动态更新 |
最高处理帧率与可支持分辨率取决于像素格式、色深、视频接口配置及 FPGA 速度等级， 最终参数以具体项目配置为准。
核心优势
- 更少的外部存储：4K@120fps 实时投影矫正仅需一组 64-bit DDR4，有助于减少存储器件、PCB 布线、系统功耗和 BOM 压力。
- 更稳健的供应路径：FPGA 实现提供独立于固定功能 ASIC 的可选技术路线，便于建立多元化方案，降低对单一技术或供应来源的依赖。
- 更全面的画质提升：相较固定功能 ASIC 流水线，可重构 FPGA 可集成插值、边缘抗锯齿、内部平滑、裁剪和输出控制，并持续按项目扩展。
- 同一几何矫正引擎支持梯形、枕形、桶形及非对称扭曲，覆盖多种投影安装形态。
- 支持 V-by-One、HDMI、LVDS 等视频接口，并通过配置管理接口对接自动校正或传感器标定系统。
方案适配与交付
北格逻辑可提供投影几何矫正算法 IP、图像滤波与后处理模块、配置管理、输出时序生成、 多种视频接口集成、64-bit DDR4 存储架构、FPGA 参考工程及面向量产的定制优化。
